海尔冰箱生产线项目
2020-05-20 16:00:01

一、送电

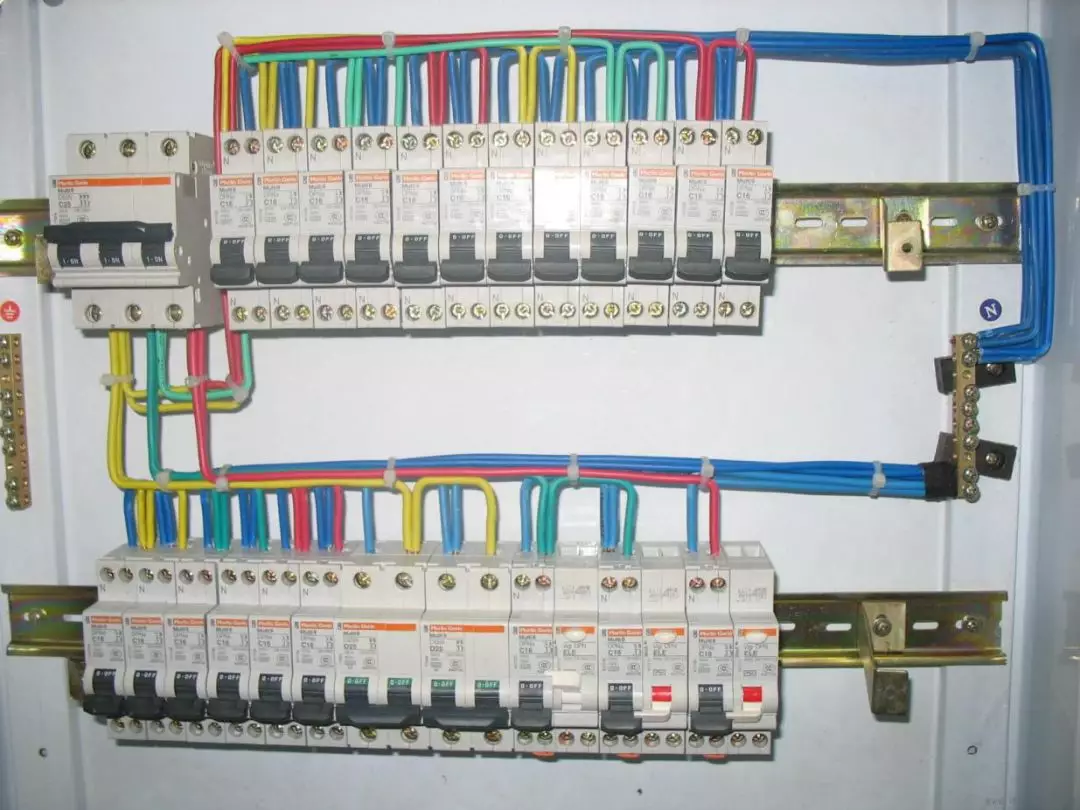

确保进线电源安全可靠连接到电控柜,进线要求为三相五线,相线线径要求确保良好接地在送电之前先将所有的微型断路器拉下;

然后先合上进线断路器;

这时电控及外部所有设备上电。

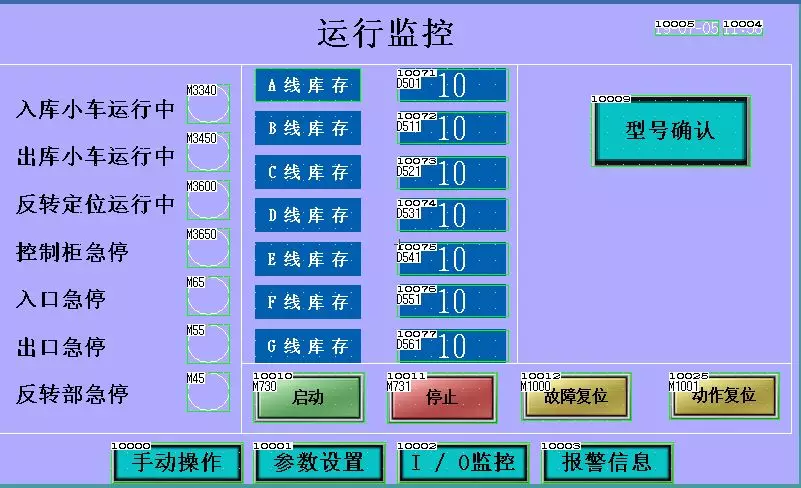

二、设备组态画面

1. 设备上电后HMI画面自动开机并进入主页画面,所有功能画面均可以在HMI最下行中进行切换,选中某页对应页按钮会显示提示正在当前页。

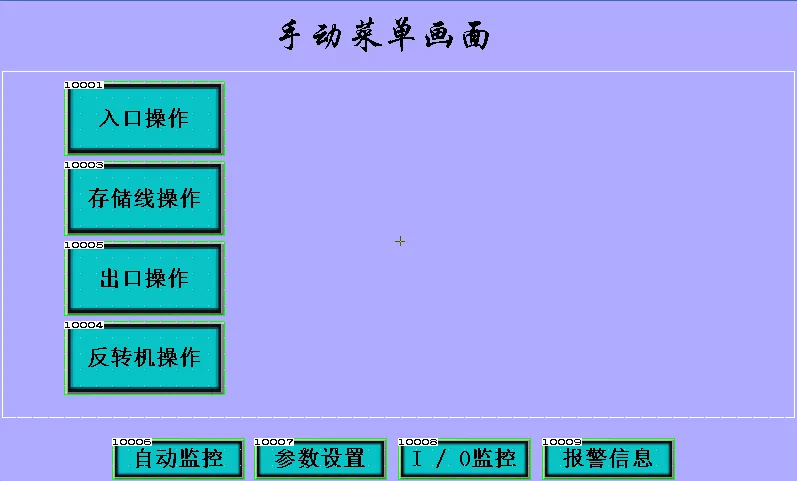

2. 手动窗口左右是设备受PLC控制时(柜门模式旋钮打到PLC控制,行车旋钮打到自动);

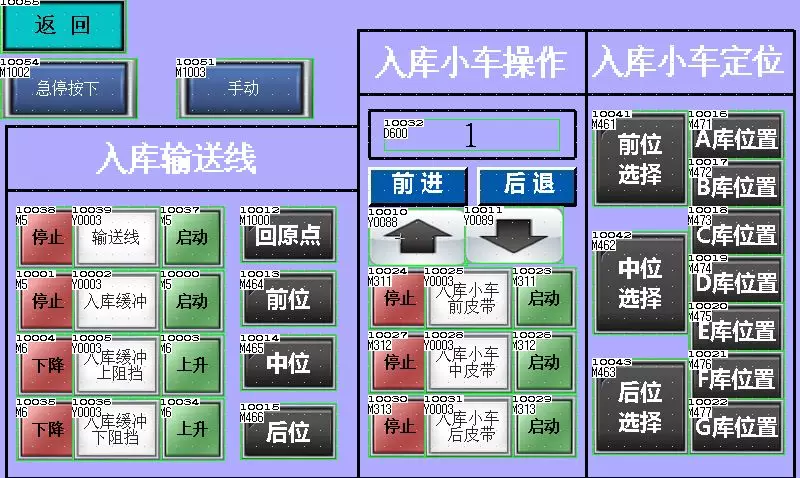

在模式满足后可以通过触摸屏上的按钮手动去控制行车启动停止、小车皮带启停、等设备,在触摸屏手动时行车可以实现半自动控制,假如按下触摸屏入库输送线按钮,设备会自动按照设定运行,传感器收到信号会自动停止;入库小车前中后定位可以按下小库前中后定位选庠来调节。

三、设备自动

1. 设备启动初始化入库小车出库小回原点、升设备有急停、I/O监控,人工在触摸屏确定可以自动启动(此步在触摸屏自动窗口,点击自动允许选择,然后出现选择窗口,点击允许自动然后自动允许选择按钮会变成绿色即可);

在自动条件满足后控制柜顶端绿色灯柱常亮等待自动启动命令。长按柜门自动启动,在按自动启动过程中蜂鸣器会“滴”提示正在自动启动中,3秒后绿灯常量表示正在自动运行中设备开始自动运行。

操作工人在上挂位放好工件后再按下自动启动按钮设备会再次自动运行以此循环;如果在自动运行过程中按下了急停按钮,设备会立刻停止下来,当解除急停状态后按下自动启动按钮依然是可以继续运行自动,如果在自动模式中讲柜门上或者行车操作盒上的手自动旋钮打回手动或者停止设备会立刻停止,即使再打回自动设备无法继续自动运行需要重新回到原点重新自动启动。

2. 设备手动

将柜门上的手自动旋钮或者行车操作盒上的旋钮任意一个打到手动设备将为手动模式,将两个旋钮全部打到自动设备才可以自动。设备在手动模式下可以全部通过按钮和旋钮控制启动和停止,此手动模式为硬电路控制即使PLC和触摸屏失效 手动模式依旧可以保证设备手动运行。

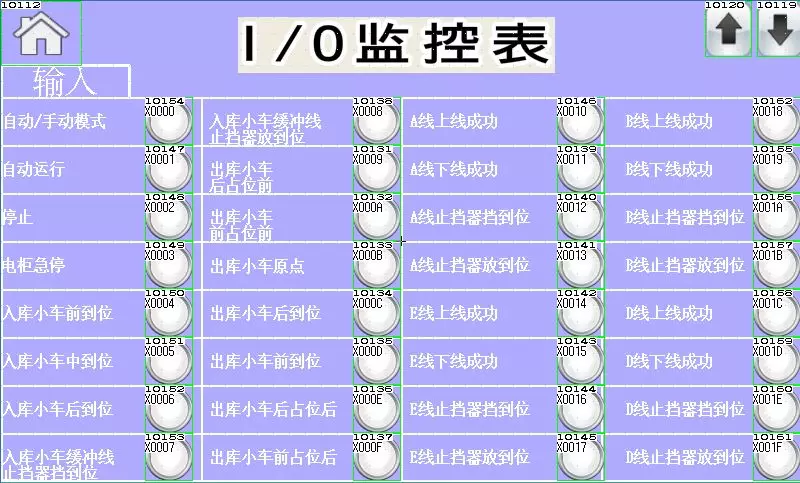

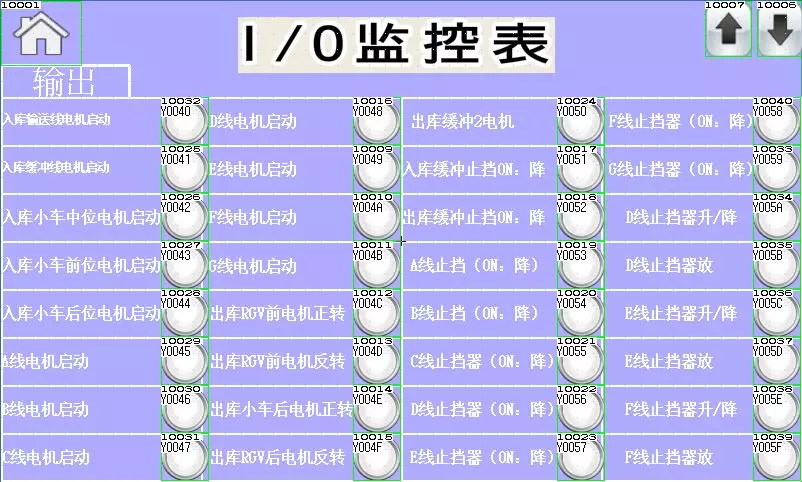

3. 设备I/O监控

监控所有输入输出,发生故障工人可以通过触摸屏I/O监控查看设备输入输出故障点方便检修
